使 用 说 明 书 前言 感谢您购置了我公司产品，为了您能更好的使用我们公司产品，利用该机创造更好的效益，我们特为您提供了固液分离设备使用说明书。 怎样使您购置的固液分离机获得最佳的性能是我们和您共同的目标，但更多是取决于您对固液分离机的熟练程度和对整机的保养好坏，为此我们建议您使用前能读懂说明书，并对介绍的结构了如指掌，以便按说明书的要求操作使用。 该RF系列固液分离机是我公司注多次科研，反复试制并持续改进的基础上研制开发的。该系列主要有螺旋挤压和液下无阻塞泵组成，具有设计结构合理、性能可靠、使用寿命长、操作简单、分离效果佳、维修方便等优点。受到广大用户一致好评。 卧式固液分离机（180.200.230.280）技术参数 型号 功率 （KW） 输送泵配置 （KW） 处理量（立方/小时） 备注 牛粪 猪粪 鸡粪 其它（酒糟、果蔬、纸浆） 物料 类型 RF-180 4 1.5 3-5 3-5 2-3 根据情况定制处理量 因原料的存放期不同实际分离有所差距 RF-200 4 2.2 3.5-7 3.5-6 2.5-4 RF-230 5.5 3 4-9 4-8 3-5 RF-280 7.5 3 5-11 5-10 4-8 卧式固液分离机适用于浓稠度大的物料。 采用电源：380V 处理能力：每小时液态物料（根据机器型号与.物料的成分和水分上下浮动）2.5-11立方。 产量：高含水固态物2-3立方。 含水量：参考值40%-55%（可调节手轮调控）。 标配包含：主机+无堵塞螺杆泵或双刀切割式潜水泵+不锈钢防雨配电箱+胶管（15米）米可选配筛网间隙：0.3mm、0.5mm、0.7mm（根据物料不同选用）。本机配置0.5mm。 材质：核心部件为304不锈钢螺旋绞龙+滤网为304不锈钢材质、其余材质采用钢件。特点：开放式清洗口，方便清洗和观察，维修维护更方便。 注明：本机螺旋叶片在采用304不锈钢材质的基础上，又在外圈增加特殊耐磨材料使用寿命是同类产品的2-3倍 工作原理: 1、无堵塞泵将未经发酵的动物粪便泵入机体，此时经动力传动，挤压绞龙将粪水逐渐推向机体前方，同时不断提高前缘的压力，迫使物料中的水分在边压带滤的作用下挤出筛网，流出排水管，以达到固液分离的效果。

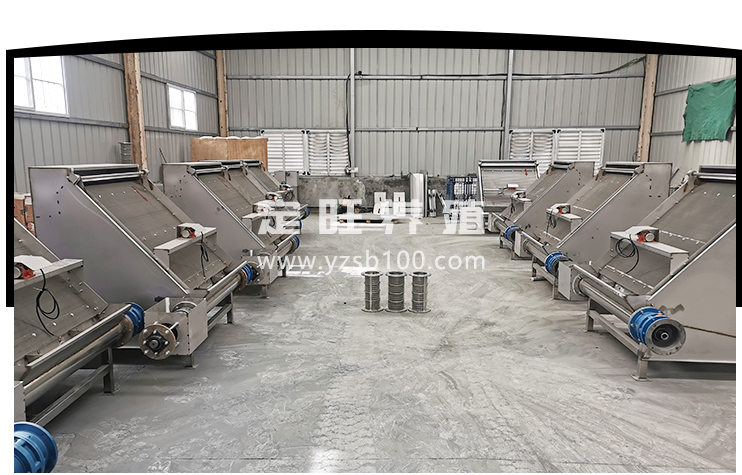

2、挤压机的工作是连续的其物料不断泵入机体，前缘的压力不断增大，当大到一定程度时，就将卸料口顶开，挤出挤压口，达到挤压出料的目的。为了掌握出料的速度与含水量，可以调节主机前方的手轮，以达到满意适当的出料状态。 注意事项： 新机器使用前请专业电工进行安装，禁止非专业人员进行接电操作。本机需要380V电源。一次运行前检查主机减速机润滑油是否加入，初次使用7天后必须更换机油。每月使用频率在25天以上，每月更换一次。 开机时先开液下泵后开主机进行脱水，不可颠倒顺序，否则容易造成故障。 使用后长期不使用机器超过2天以上，必须将上盖打开，开机排除机内物料，并用清水冲洗干净，否则容易因物料干结赌赛筛网造成无法脱水故障。 水切式固液分离机使用说明 型号 功率（KW） 输送泵（KW） 处理量 （小时/立方） RF-800 4 2.2 20-30 RF-1200 4-5.5 3 30-40 水切式固液分离机适用于含水量大的物料 RFW系列水切式固液分离机是规模化养殖水泡粪、沼渣沼液分离先进的设备，集水切、高频振动，螺旋挤压为一体。 设备的电器控制自动化，对混合物的浓度适用性强，处理量大。 产品特点： 1整机设备的材质为优质不锈钢、使用寿命长； 2滤网为304、不锈钢锲型滤网、防阻塞、耐腐蚀、耐酸碱； 3处理量大，每小时20至40立方米； 4物料经过两次脱水，高频振动使固态物料含水量低；

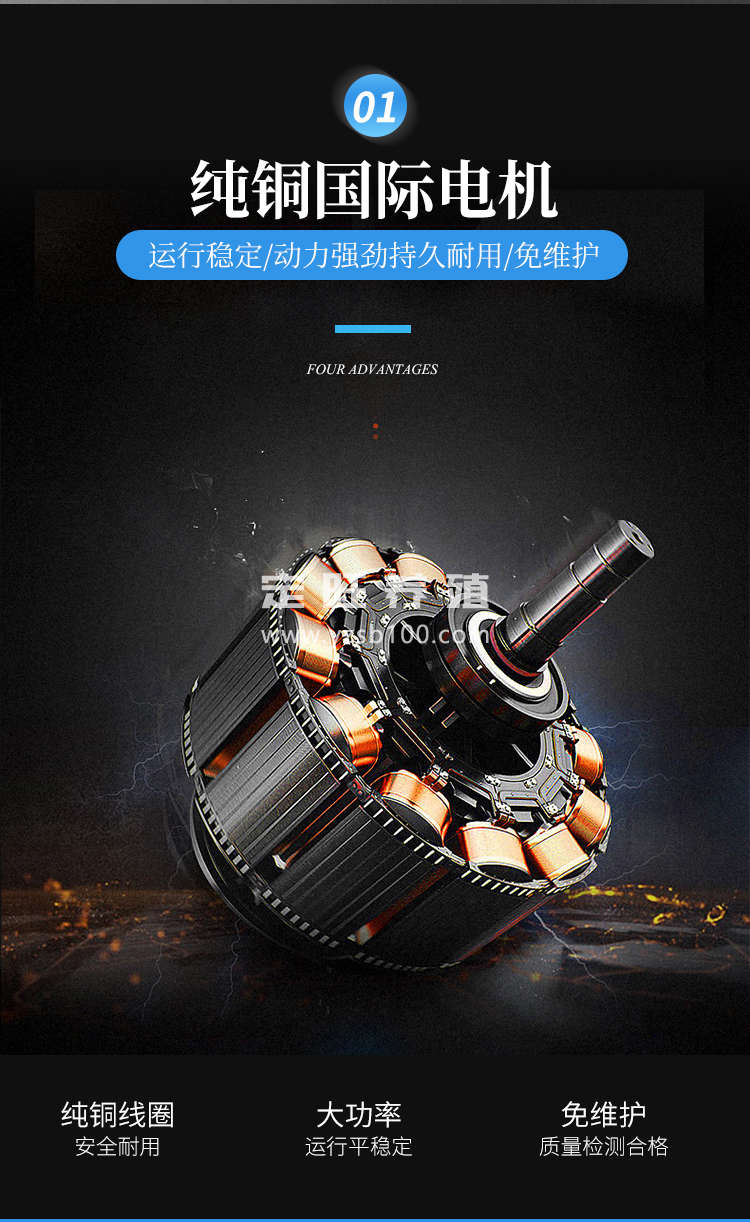

5、螺旋轴输送区螺旋叶片厚度4mm，挤压区螺旋叶片厚度8mm，叶片表面喷涂1.5mm厚的YG8合金，耐磨度是普通不锈钢的8-10倍。 6设备控制系统操作简单，自动化。 适用范围： 规模化养殖场的粪便污水、沼气工程的沼渣沼液的固液分离。 配件： 主机1台 双刀切割潜水泵1台 0.8千瓦振动电机1台 3寸胶管30米 控制阀1件 三通1个 摇把管卡5个 运输底托1个 (注明：本产品所用电机全部为铜芯电机，减速机为免维护的进口设备，外壳铝合金，齿轮为铜合金材质，相比摆线针减速机寿命提高3倍) 请放心采购 注意事项： 新机器使用前请专业电工进行安装，禁止非专业人员进行接电操作。本机需要380V电源。 一次运行前检查主机减速机润滑油是否加入，初次使用7天后必须更换机油。每月使用频率在25天以上，每月更换一次。 开机时先开液下泵后开主机进行脱水，不可颠倒顺序，否则容易造成故障。 使用后长期不使用机器超过2天以上，开机排除机内物料，并用清水冲洗干净，否则容易因物料干结赌赛筛网造成无法脱水故障。 注明：搅拌器不包含在主机内，客户可根据需求订购。 搅拌器配件： 减速机1台 3千瓦电机1台 10#槽钢2根（1根3.5米） 搅拌杆1根 （1根2.5米） 搅拌叶4根 （1根0.7米）

谢谢使用！
